Mobilne stanowiska zaszywania worków
Mobilne stanowiska zaszywania worków - ekonomiczny i efektywny sposób zaszywania worków
Mobilne stanowiska zaszywania worków są najczęściej budowane w oparciu o przenośnią głowicę zaszywającą – taką jaka jest stosowana do zaszywania ręcznego.
Głowica umieszczona jest na odpowiedniej podstawie, przyspiesza to i ułatwia pracę oraz pozwala na wykonanie równego, ładnego zaszycia worka.
Zależnie od wybranej przez zamawiającego konfiguracji, proces szycia może być uruchamiany włącznikiem pedałowym przez operatora, lub automatycznie, czujnikiem mechanicznym lub fotosensorem.
To rozwiązanie jest mniej wydajne niż automatyczne stanowisko zaszywania worków, jednak znacznie tańsze, polecane tam gdzie zamierzamy osiągnąć efekt dobrego zszywania worków przy ograniczonym budżecie.
Mobilne stanowiska zaszywania worków używane jest na stałe lub jako zastępcze w przypadku awarii lub przerwy technicznej automatycznego stanowiska zaszywania.
Mobilne stanowiska zaszywania worków -zalety.
- Zaszywanie worków jest znacznie łatwiejsze, bardziej wydajne i dokładniejsze niż przy pomocy standardowych przenośnych zaszywarek.
- Przenośne stanowiska zaszywania są kilkakrotnie tańsze niż stacjonarne (cena od 6 500 zł).
- Są łatwe do przemieszczenia – mogą być używane w wielu miejscach, np. mogą zastępować w razie awarii stanowiska stacjonarne.
Mobilne stanowiska zaszywania worków charakterystyka
Mobilne stanowiska zaszywania worków
Mobilne stanowisko zaszywarka worków Thar VL-30ASE
Mobilne stanowiska zaszywania worków
Zależnie od typu mogą wykonywać nst. rodzaje zaszywania:
♦ ścieg 1-iglowy, 1-nitkowy, (najbardziej popularny),
♦ ścieg 1-igłowy, 2-nitkowy (mocniejszy niż 1-nitkowy),
♦ ścieg 1-iglowy, 1-nitkowy z obszyciem brzegu worka taśmą krepową zapobiegającą wysypywaniu się produktu.
♦ ścieg 1-igłowy, 2-nitkowy (mocniejszy niż 1-nitkowy), z obszyciem góry worka taśmą krepową zapobiegającą wysypywaniu się produktu.
Mobilne stanowisko zaszywania worków - najbardziej popularne modele
Mobilne stanowisko zszywania worków Thar VL-30ASE, prod. Hiszpania
1 Mobilne stanowisko zszywania worków Thar VL-30ASE, prod. Hiszpania
Najprostsze mobilne stanowisko zaszywania worków – ekonomiczny zestaw głowicyna kolumnie o regulowanej długości Model VL-30ASE polecany do produkcji w niski i średnio wydajnych liniach produkcyjnych.
Zastosowanie:
Przeznaczona są do zaszywania napełnionych worków:
papierowych wielowarstwowych (także z wkładką polietylenową),
worków z tkaniny polipropylenowej (także z wkładką polietylenową),
worków jutowych, sizalowych, lnianych i płóciennych.
Zastosowanie:
Mobilne stanowiska zaszywania worków przeznaczona są do zaszywania napełnionych worków:
papierowych wielowarstwowych (także z wkładką polietylenową),
worków z tkaniny polipropylenowej (także z wkładką polietylenową),
worków jutowych, sizalowych, lnianych i płóciennych.
Podstawa kolumnowa o regulowanej wysokości wysuwana ręcznie (bez mechanizmu obrotowej regulacji).
Skrzynka sterownicza elektryczna do sterowania startem i zatrzymaniem zaszywarki oraz zabezpieczeniem z wyłącznik silnikowy magneto-termiczny głowicy szyjącej i transportera taśmowego.
Fotokomórka wykrywająca krawędź worka.
Regulator ciśnienia sprężonego powietrza do obcinania nici ściegu łańcuchowego za pomocą siłownika pneumatycznego.
Podstawa wyposażona jest w jezdne koła z blokadą ruchu, umożliwia łatwe przemieszanie zaszywarki.
Charakterystyka techniczne
Wydajność: do 450 worków na godzinę
Prędkość szycia: 1.800 – 1.900 / min
Zasilanie: 220 / 380 V trójfazowe 50 / 60 Hz.
Silnik głowicy: jednofazowy 0,090 KW
Zużycie sprężonego powietrze: 0,01 l. / worek.
Ciśnienie sprężonego powietrza: 6 bar
Regulowana wysokość kolumny: 940 do 1410 mm od podłoża do igły.
Dane techniczne
Ilość nitek – 1
Maksymalna prędkość szycia – do 13,6 m/min
Maksymalna prędkość zaszywania – 450 worków/godz.
Długość ściegu – 7 mm
Maks. grubość szytego worka – 10,0 mm
Zasilanie – 230V
Moc silnika – 90W
Obcinacz nici i ewentualnie taśmy krepowej
Pompa olejowa z dodatkowym zbiornikiem – smarowanie grawitacyjne.
Typ igły – FD-5 #25 > link
Mobilne stanowisko zszywania worków VL-30ASE+podajnik taśmy papierowej, prod. Hiszpania
2. Mobilne stanowisko zszywania worków VL-30ASE + podajnik taśmy papierowej, prod. Hiszpania
Mobilne stanowiska zaszywania worków posiadają deklarację zgodności CE.
Najprostsze mobilne stanowisko zaszywania worków – ekonomiczny zestaw głowicyna kolumnie o regulowanej długości Model VL-30ASE polecany do produkcji w niski i średnio wydajnych liniach produkcyjnych.
Zastosowanie:
Przeznaczona są do zaszywania napełnionych worków:
papierowych wielowarstwowych (także z wkładką polietylenową), z uszczelnieniem wlotu worka papierową taśmą uszczelniającą.
Zastosowanie:
Mobilne stanowiska zaszywnia worków przeznaczona są do zaszywania napełnionych worków:
papierowych wielowarstwowych (także z wkładką polietylenową),
worków z tkaniny polipropylenowej (także z wkładką polietylenową),
worków jutowych, sizalowych, lnianych i płóciennych.
Podstawa kolumnowa o regulowanej wysokości wysuwana ręcznie (bez mechanizmu obrotowej regulacji).
Skrzynka sterownicza elektryczna do sterowania startem i zatrzymaniem zaszywarki oraz zabezpieczeniem z wyłącznik silnikowy magneto-termiczny głowicy szyjącej i transportera taśmowego.
Fotokomórka wykrywająca krawędź worka.
Regulator ciśnienia sprężonego powietrza do obcinania nici ściegu łańcuchowego za pomocą siłownika pneumatycznego.
Podstawa wyposażona jest w jezdne koła z blokadą ruchu, umożliwia łatwe przemieszanie zaszywarki.
Charakterystyka techniczne
Wydajność: do 450 worków na godzinę
Prędkość szycia: 1.800 – 1.900 / min
Zasilanie: 220 / 380 V trójfazowe 50 / 60 Hz.
Silnik głowicy: jednofazowy 0,090 KW
Zużycie sprężonego powietrze: 0,01 l. / worek.
Ciśnienie sprężonego powietrza: 6 bar
Regulowana wysokość kolumny: 940 do 1410 mm od podłoża do igły.
Dane techniczne
Ilość nitek – 1
Maksymalna prędkość szycia – do 13,6 m/min
Maksymalna prędkość zaszywania – 450 worków/godz.
Długość ściegu – 7 mm
Maks. grubość szytego worka – 10,0 mm
Zasilanie – 230V
Moc silnika – 90W
Obcinacz nici i ewentualnie taśmy krepowej
Pompa olejowa z dodatkowym zbiornikiem – smarowanie grawitacyjne.
Typ igły – FD-5 #25 > link
Mini system zaszywania Fischbein FUA - ZSDC, worków, prod. USA
3. Mini system zaszywania Fischbein FUA - ZSDC, worków, prod. USA
Mobilne stanowiska zaszywania worków posiadają deklarację zgodności CE.
Najprostsze mobilne stanowisko zaszywania worków – ekonomiczny zestaw głowicyna kolumnie o regulowanej długości Model VL-30ASE polecany do produkcji w niski i średnio wydajnych liniach produkcyjnych.
Zastosowanie:
Mobilne stanowiska zaszywania worków orzeznaczone są do zaszywania napełnionych worków:
papierowych wielowarstwowych (także z wkładką polietylenową), z uszczelnieniem wlotu worka papierową taśmą uszczelniającą.
- kolumna z ręczną regulacją wysokości (zakres regulacji: min. 875 – 1275 mm od podłoża do igły);
- głowica zaszywająca Fischbein FB-FUA, 1-głowa, 1-nitkowa, dług ściegu 7 mm, typ ściegu 101, centralny system smarowania;
- pneumatyczny system odcinania nici i taśmy krepowej po zaszyciu;
podajnik worka do głowicy /nr: 2700M/z silnikiem, odkrawaczem górnej części worka i zawijaczem taśmy; - podstawa na szpulę nici szyjącej, sznur do uszczelniania ściegu oraz wspornik krepowej taśmy uszczelniającej;
- możliwość naszywania na ścieg szyjący sznura uszczelniającego otwory po igle;
- uruchamiania i zatrzymywanie maszyny po zaszyciu worka za pomocą czujnika;
- skrzynka sterownicza, zabezpieczenie silnika i podświetlana włączniki;
- zdejmowana osłona pasa napędowego;
filtr powietrzny dla części pneumatycznej; - maksymalna prędkość liniowa systemu: 8-10 m/min;
- maksymalna grubość przeszywanego worka: 7 mm;
- dwa silniki trójfazowe (do głowicy i do podajnika worka ): 230/400 VAC 0,18 kW-1450 obr/m, 50 Hz – IP 55 izolacja klasa F;
- stopień ochrony elektrycznej IP 55, moc całkowita: 2,0 kW, poziom hałasu: 79,5 dB;
Zastosowanie:
Przeznaczona są do zaszywania napełnionych worków:
papierowych wielowarstwowych (także z wkładką polietylenową),
worków z tkaniny polipropylenowej (także z wkładką polietylenową),
worków jutowych, sizalowych, lnianych i płóciennych.
Charakterystyka techniczne
Wydajność: 600-800 worków na godzinę
Prędkość liniowa szycia: maks 8-10 m/min
Zasilanie: 380 V trójfazowe 50 / 60 Hz.
Silnik głowicy: trójfazowy 0,18 kW
Silnik podajnika worka: trójfazowy 0,18 kW
Zużycie sprężonego powietrze: 0,01 l. / worek.
Ciśnienie sprężonego powietrza: 6 bar
Regulowana wysokość kolumny: 940 do 1410 mm od podłoża do igły.
Dane techniczne
Ilość nitek – 1
Maksymalna prędkość szycia – do 13,6 m/min
Maksymalna prędkość zaszywania – 450 worków/godz.
Długość ściegu – 7 mm
Maks. grubość szytego worka – 10,0 mm
Zasilanie – 230V
Moc silnika – 90W
Obcinacz nici i ewentualnie taśmy krepowej
Pompa olejowa z dodatkowym zbiornikiem – smarowanie grawitacyjne.
Typ igły – FD-5 #25 > link

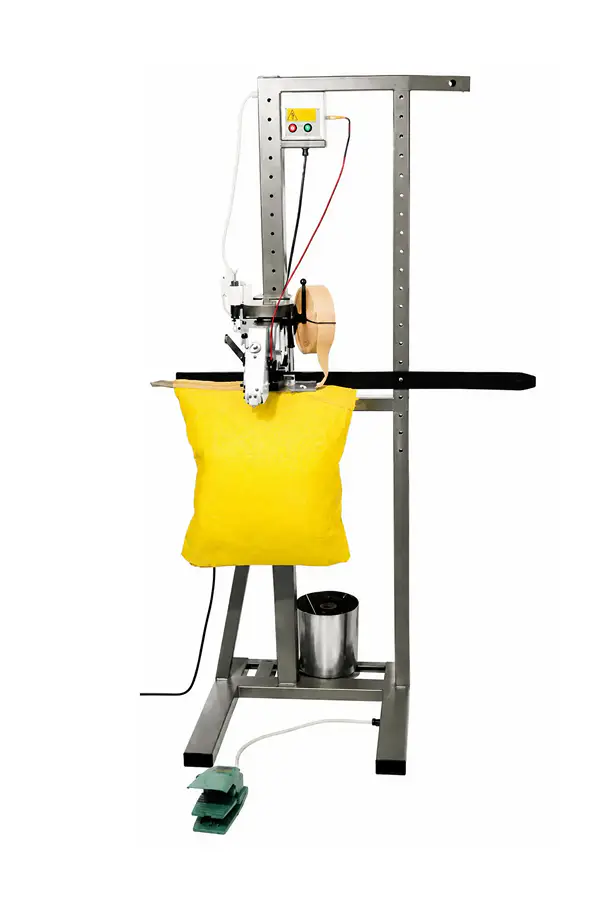

Podstawa do zszywarki typ SA-1 (prod. Polska) nr katalog. ZA010, prod. Polska
Podstawa do zszywarki typ SA-1 (prod. Polska) nr katalog. ZA010, prod. Polska
Zastosowanie:
Do zamocowania zmodyfikowanej ręcznej zszywarku worków. Zalecana do stosowania tam gdzie stanowiska zaszywania są okresowo przenoszone lub jako urządzenie zastępcze w przypadku awarii zaszywarki stacjonarnej. Stosowanie kolumny zwiększa wydajność i jakość zaszywania. Szczególnie zalecana w przypadku zaszywania worków z podawaniem krepowej taśmy uszczelniającej.
Do stosowana w systemach zaszywających ok. 300-400 worków na godzinę. Dopuszczalna maksymalna prędkość taśmociągu od ok. 8-10 m/min.
Zajmuje tylko 60 cm długości taśmociągu.
Wyposażanie:
♦ pedał sterowania (start/stop);
♦ bariera przy kolumnie zapobiegająca wywróceniu worka;
♦ zamocowanie pod talerz z taśmą krepową;
♦ pojemnik na szpulę nici;
♦ dioda oświetlająca igłę;
Rozmiary:
60 x 60 cm, wysokość – 180 cm.
Wykonana z spawanych profili stalowych, lakierowanych proszkowo.
Skokowa regulacja wysokości położenia głowicy co 2,5 cm w zakresie do 150 cm.

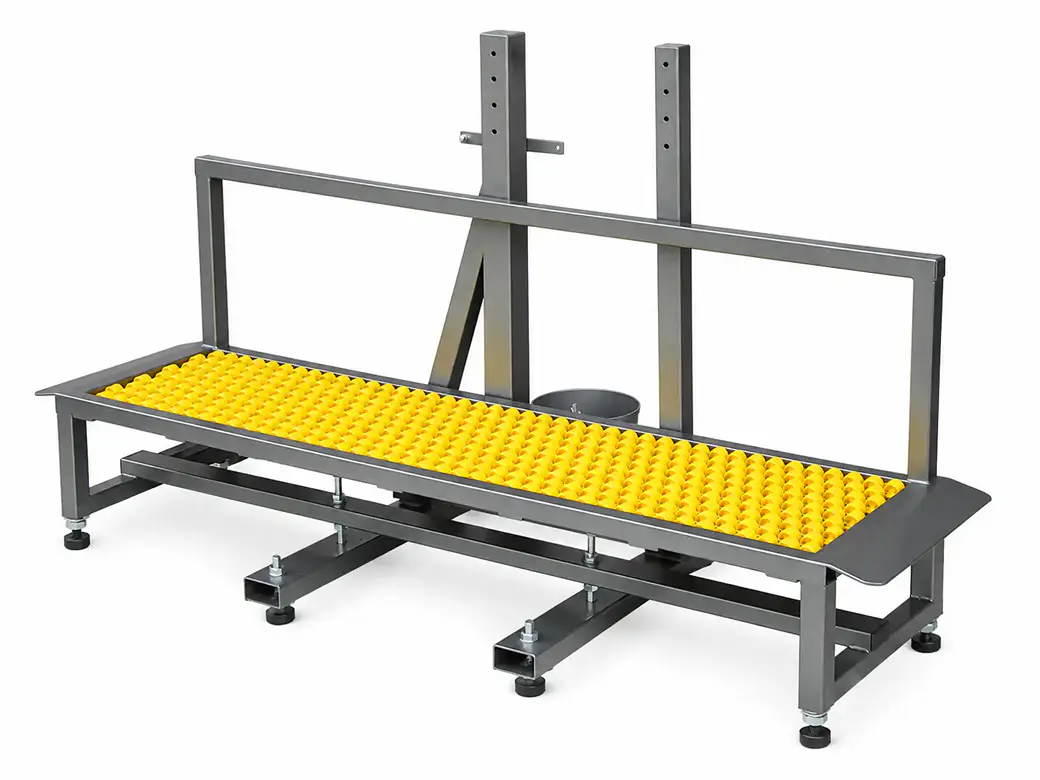

Transporter rolkowy do zszywarki worków mod. TA-1 nr katalog. ZA011, prod. Polska
Transporter rolkowy do zszywarki worków mod. TA-1 nr katalog. ZA011, prod. Polska
Zastosowanie:

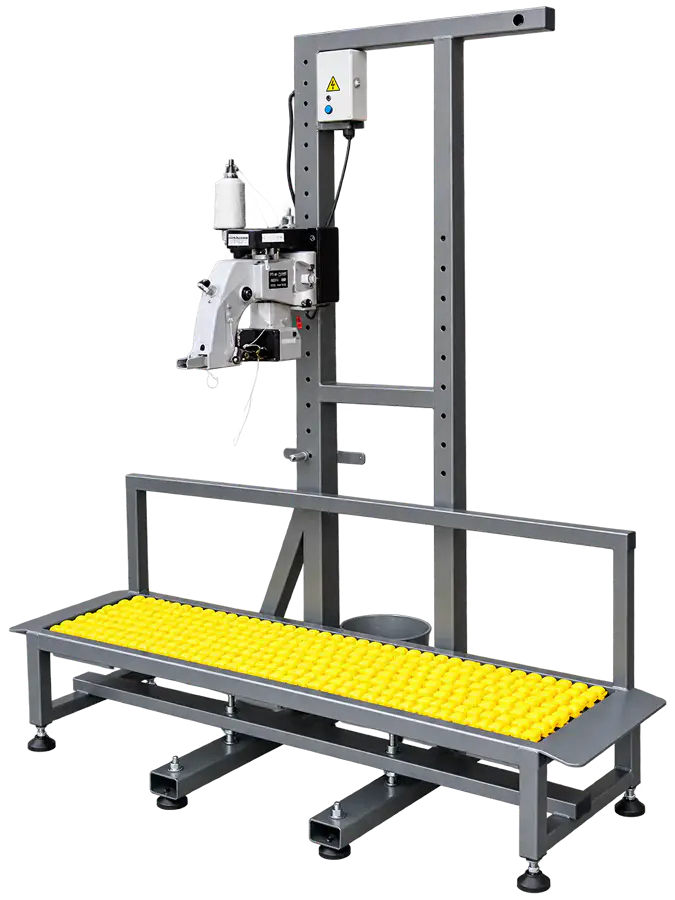

Przeznaczony do współpracy z zaszywarką zamocowaną na kolumnie. Zastosowanie transportera sprawia, że zaszywanie jest łatwiejsze, bardziej wydajne i dokładne. Jest to rozwiązanie znacznie tańsze niż taśmociąg z napędem. Taśmociąg może współpracować z zaszywarką zamocowaną na kolumnie typy SA-1.
Worek przesuwany jest ręcznie przez operatora po rolkach obrotowych.
Rozmiary:
długość 132 cm, szerokość 31,5 cm.
Regulowana wysokość położenia powierzchni roboczej w zakresie co 2,5 cm.
Zobacz także: mobilne zaszywarki worków oraz stacjonarne zaszywarki worków.
